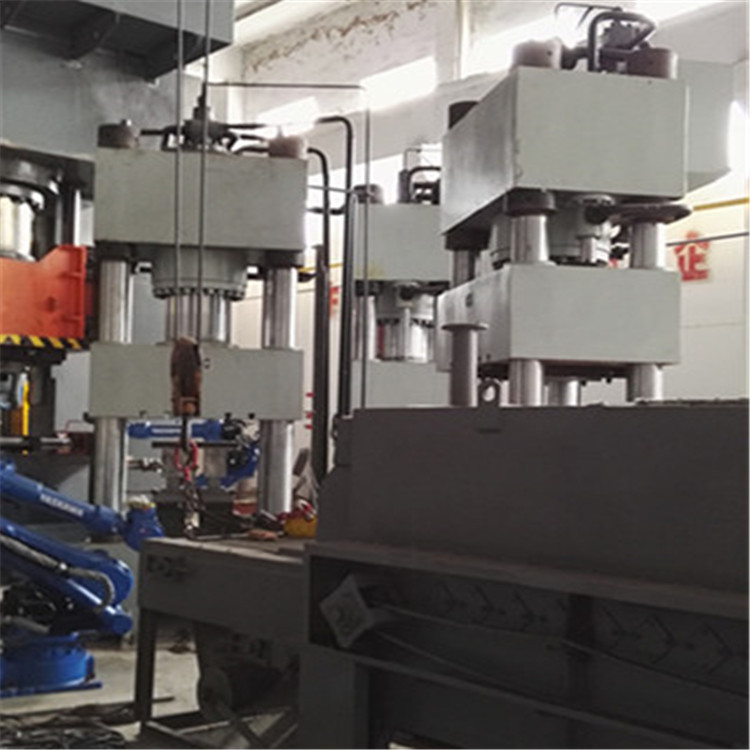

三梁四柱液壓機產品液壓操作電氣控制流程

    工業生產應用中，三梁四柱液壓機操作電氣控制的流程有以下幾個方面的步驟，通過這幾個方面步驟更能夠直觀的反映出液壓機電氣正確控制過程。

三梁四柱液壓機產品液壓操作電氣控制流程 ：

第一個步驟，主缸快進。將開關置于自動檔，按下SB2，交流接觸器KM得電，電動機啟動。中間繼電器KA1相繼得電，電磁閥1Y、3Y、6Y得電。此時液壓系統向主缸上腔供油，在補油油箱的協助下主缸得到快速下行。

第二個步驟，主缸工進。當滑塊觸及行程開關SQ2，中間繼電器KA2得電，這時電磁閥1Y、3Y、7Y得電，主缸由快進變?yōu)楣みM(jìn)。
第三個步驟，主缸保壓。當主缸無桿腔的壓力達到壓力繼電器設定壓力后，YJ閉合，所有電磁換向閥失電，進行充分保壓。
第四個步驟，三梁四柱液壓機主缸泄壓。按照工藝要求，保壓一段時間后，中間繼電器KA3得電，電磁換向閥4Y得電，主缸上腔開始泄壓。
第五個步驟，主缸退回。三梁四柱液壓機主缸泄壓完成后，中間繼電器KA4得電，電磁閥2Y、5Y、12Y得電，主缸下腔快速進油，滑塊回程，觸及行程開關SQ1，給出信號，回程運動停止；

第六個步驟，工件頂出。按下按鈕SB4，中間繼電器KA5得電，電磁換向閥2Y、9Y、10Y得電，頂出缸下腔進油，下頂缸活塞桿上行將工件頂出。

第七個步驟，頂出缸退回。按下按鈕SB5，中間繼電器KA6得電，電磁換向閥2Y、8Y、11Y得電，液壓油進入頂出缸上腔，下頂缸回程。
第八個步驟，三梁四柱液壓機停機。按下SB0或SB1，油壓機停止工作。如果油壓機接入狀態為自動檔，只要按下SB3同樣也可使油壓機運行停止。
